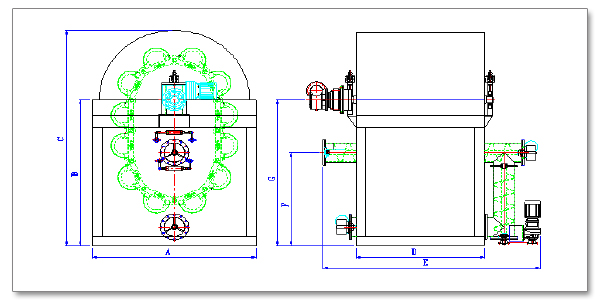

| (01) |
泥餅進料：泥餅以批次方式進入烘乾機時，進料螺旋之活門開啟，泥餅被螺旋推送均
入迴轉行進中之欄網上。 |
| (02) |
欄網轉動：於泥餅進料前欄網組預先轉動，此欄網組承接住泥餅，欄網組本身之網格
正面即被面均為鏤空。 |
| (03) |
污泥上昇及攪動：轉動之欄網組承接住污泥後隨即往上移動，而積聚於欄網組上污泥
受到欄網組切線力量之拉動而於原處發生攪動現象，而欄網內污泥被往上帶，欄網內
污泥藉自重往下移動落入隨回轉運動而求之空欄網，如此污泥發生循環上昇移動之現
象。 |
| (04) |
污泥下落：當欄往上昇至圓周頂點欄內污泥將往下翻落掉入污泥堆理，重複另一個翻
攪循環。 |
| (05) |
熱風吹拂：欄網內外側以熱風吹拂欄網，其風向與欄網移動方向垂直，以期得到最大
之烘乾效果。 |
| (06) |
積泥清除：於烘乾作業進行中爐內積泥，定期以除料螺旋送入進料螺旋以免欄網組卡
住過載。 |
| (07) |
卸料：當泥餅乾燥完成後進料欄網之活門切換至排料位置，以進料螺旋將爐內之亁污
泥送出乾燥機，迎接下一批次之烘乾作業。 |
| (08) |
熱風產生 |
| (09) |
廢氣排除 |
