泥砂分離機

泥砂分離機

設備功能:回收可用之細砂增加利潤並減少廢土量

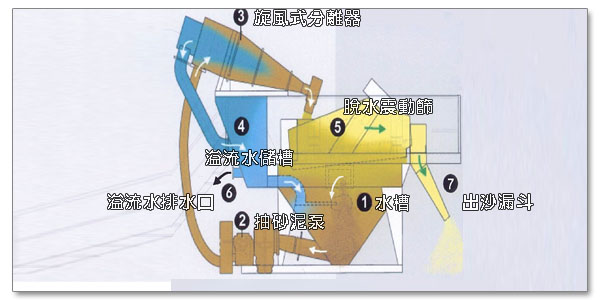

泥砂分離機示意圖:

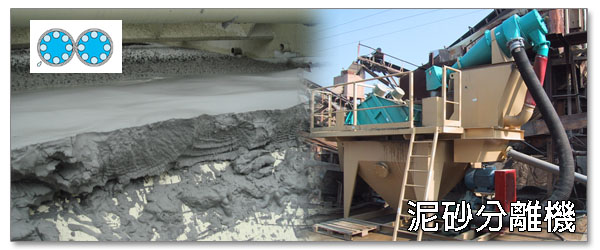

泥砂分離機

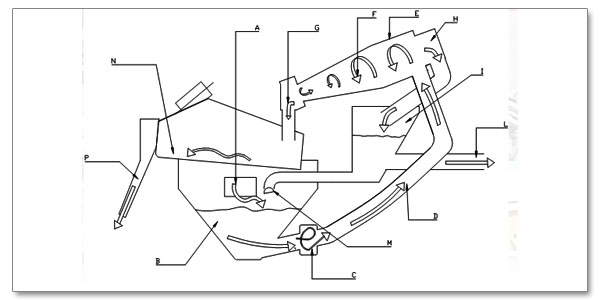

作用原理流程:

砂由進料震動篩被水沖洗與水合一

通過PU保護柵欄(開口30mm)進入儲料槽(B)

水位控制是由一個浮筒閥(M) (安裝於儲砂桶槽內自動控制),

若水位不足則由回收水槽內之水補充,砂漿由抽砂泵(C)

經由管子(D)抽出,其流向為固定沿切線方向進入旋風器,

產生一種渦旋(F)之效果,砂顆粒粗於200號篩之料,

被離心力拉至圓錐桶之內壁成為濃縮之砂漿進入噴嘴(G)噴下,

再進入脫水震動篩網脫水至較乾之砂進入斜槽(P),

再由輸送帶將其送出。

污水(含淤泥、黏土)直接由旋風器後方進入溢流管(H)

再流入旋風器下方之水櫃再由排水管(L)排出。

脫水震動篩是使用一種反斜坡之脫水板,

間隙開口為0.3至1mm,有兩台震動馬達產生之線性震動,

使砂床(砂餅)直接向上坡爬至斜槽(P),

過濾之水被回收到儲料槽(B),

清潔和脫水之砂其濕度為2%~25%(可調整)。

脫水板是由聚氨酯基(PU)構成的,

抽砂泵的磨耗部份可以用橡膠或是高鉻鋼所構成,

也就是說此洗砂機配備有防磨耗之保護材料

(一般壽命為一年以上,視原料之耗蝕性而有所不同),

效率保證90%以上。

泥砂分離機示意圖:

泥砂分離機

砂水分離機規格:依需求設計
