熱傳導循環式乾燥機

設備功能:污泥餅乾燥,降低清運成本

設備特性:

(1)機體保溫層厚度15 cm以上,耐溫600℃以上。

(2)機體以結構鋼銲製成,內部輸送盤採模組化設計,

    且安裝維修更為方便。

(3)機體開設維修工作門,維修作業空間寬敞。

(4)爐床面積大,熱容量係數高,

    且具有極大的處理量,佔地空間小之優點。

(5)污泥顆粒均勻切碎並均佈於輸送帶上,

    於烘乾爐內循環移動翻攪與熱風全面性接觸,

    爐內溫度均一,污泥乾燥速度快,泥餅最終含水率低。

(6)卸料爐床負壓吸吮粉塵進入廢氣處理系統,且無異味產生。

(7)泥餅行進方向與乾燥熱風吹拂方向交叉,有最大烘乾效果。

產品優點:

(1)泥餅可連續及批次式進料,且無積料狀況發生。

(2)熱能型式多樣化,電熱蒸氣、熱煤油、廢熱氣、

    熱風均適用,可依據業主現況選擇最佳之能量來源。

(3)烘乾機排泥卸料,採負壓操作粉塵能完全收集處理

    無二次污染狀況發生。

(4)適用範圍廣,有機黏性污泥/揮發性污泥/無機污泥均適用。

(5)模組化設計與空氣污染防治設備,

    及前置處理脫水單元組合性良好且有最佳之處理效果。

(6)全自動操作,具備污泥乾燥感測裝置,

    乾燥完成自行排料,操作簡便、安全、可靠。

(7)爐溫多段監控,可定溫烘乾及過熱防止,安全性高。

選配設備:

(1)油槽

(2)洗滌塔

(3)泥餅貯槽

(4)熱交換器

(5)濾袋式集塵機

備註:

(1)能源型式為蒸氣熱煤油,則需配置熱交換器

    將能源轉為熱風,用以烘乾污泥。

    廢氣臭味不易處理或不可排放之場合,

    則可採用無排氣冷凝脫水流程,詳情請與本公司聯絡。

(2)若烘乾時廢氣中含有臭味,則可選配洗滌塔,

    將廢氣中有機質洗滌下來,

    若廢氣中含有粉塵則需搭配集塵機去除粉塵。

    若現有動力源充足,則可考慮電熱方式作為電量來源,

    將有最佳排氣品質,烘乾機爐體佔地長度亦可有效縮小。

原理簡述:

(01) 泥餅進料:泥餅以批次方式進入烘乾機時,進料螺旋之活門開啟,泥餅被螺旋推送均勻落入迴轉行進中之欄網上。
(02) 欄網轉動:於泥餅進料前鍊耙組預先轉動,此鍊耙組將污泥沿鍊條移動方向移動,使乾燥機內之污泥發生移位現象。
(03) 污泥上昇及攪動:鍊耙組將污泥沿其鏈條移動方向推移著往上昇藉其托盤將污泥往上帶,於污泥移動過程中,污泥與爐壁相貼,如此現象有利於污泥顆粒與璧爐之接觸面積,同時又可使污泥顆例均勻受熱。
(04) 污泥下落:泥餅以批次方式進入烘乾機時,進料螺旋之活門開啟,泥餅被螺旋推送均勻落入迴轉行進中之欄網上。
(05) 污泥乾燥:乾燥爐內之污泥承受兩種型態熱源加熱,鍊耙組內側以熱風全面性吹拂,鍊耙組外,鍊耙組外側托住污泥之外及夾套以熱傳導方式對污泥加熱,而爐內之熱風可使用廢熱充當能量源。
(06) 污泥循環:為加速污泥之翻攪,爐床底部之循環螺旋將爐內之污泥抽出再倒入烘乾爐頂加快污泥與熱傳導面接觸之機會,使污泥快速脫水。
(07) 卸料:泥餅以批次方式進入烘乾機時,進料螺旋之活門開啟,泥餅被螺旋推送均勻落入迴轉行進中之欄網上。
(08) 熱風產生:抽取燃燒機廢氣導入烘乾爐強制吹拂污泥,回收燃燒廢熱。
(09) 廢氣排除

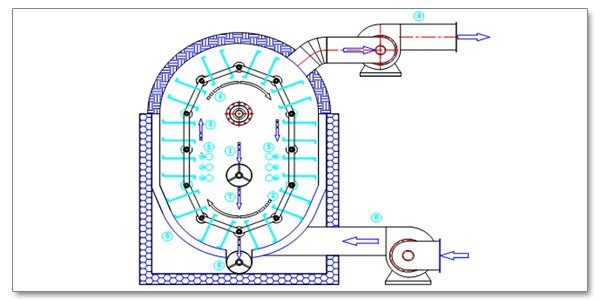

乾燥機示意圖:

乾燥機

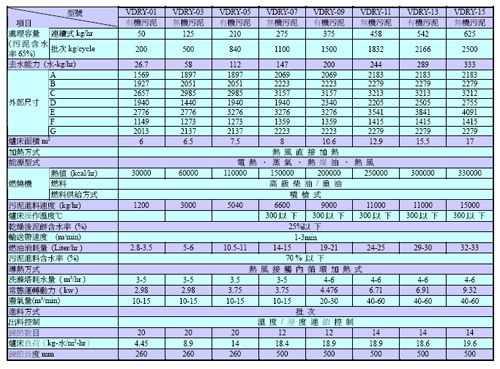

乾燥機規格:

乾燥機

乾燥機規格如有更動恕不通知,可依需求設計。
