外循環通氣帶式乾燥機

設備功能:污泥餅乾燥,降低清運成本

乾燥機動畫:

原理簡述:

(01) 泥餅進料:泥餅以連續方式進入貯泥斗,貯泥斗提供進泥作業之緩衝空間,如果 泥料速率大於烘乾機之烘乾速率,則貯泥斗將充當緩衝區使用,進料多餘之泥餅 堆於其內,俟進泥作業停止,其內之泥餅再漸漸流入烘乾機,藉以平衡進料和處  理之速度差以避免積料發生。
(02) 泥餅破碎:貯料斗內之泥餅以高速轉動之切削葉片,破解成小顆粒以加大熱風與 污泥顆粒之接觸面積,而提昇烘乾機之去水速率。
(03) 泥餅均佈:碎解之泥餅被均勻分布於輸送帶上,於輸送帶上其厚度均一,並定期 翻攪以使熱風吹拂乾燥。
(04) 熱風吹拂乾燥:輸送帶上之污泥餅層以均佈之熱風全面性吹乾,而熱風吹向污泥 顆粒之時,輸送帶仍然以定速移動以使污泥顆料能被完全吹拂而無死角之狀況。
(05) 熱風產生:以燃燒機燃油產生熱風再以循環風車導引進入烘乾機,並均勻分布於 輸送帶的各處,而使爐溫均一。
(06) 廢氣排除:烘乾之熱蒸氣以排氣風機抽出烘乾爐,而降低烘乾爐內之濕度以利於 污泥受熱蒸發乾燥。
(07) 廢氣排除處理:廢氣如果因溫度過高或含有揮發性物質,則必須先收集再加以處 理至符合空氣污染防治標準方可排放。
(08) 積泥清除:烘乾機底端堆積之殘屑,定期以輸送機械抽出送往排料口,因而避免 烘乾爐堆積過多之泥餅,因而影響設備運轉之妥善率。
(09) 乾燥污泥之排料:輸送帶上已完全乾燥之泥餅,以刮板導引導入出料螺旋機,將 乾燥泥餅排出乾燥機的爐體,而出料之同時爐內呈現負壓狀態,將出料之粉塵藉 排氣風機之吸吮而被吸往洗滌塔或濾帶集塵機處理粉塵,而免除出料時粉塵瀰漫 之狀況發生。

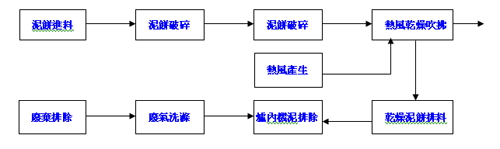

乾燥機流程:

乾燥機

設備特性:

(1)泥餅內循環,使泥餅能夠均勻與熱風接觸,使乾燥完全。

(2)熱風內循環,使熱風均勻分布,並使熱能散失減低。(

(3)負壓排料無粉塵排除。

(4)爐內積泥自動清除,爐內不積料。

5)爐溫多段監控,可定溫烘乾及過熱防止,安全性高。

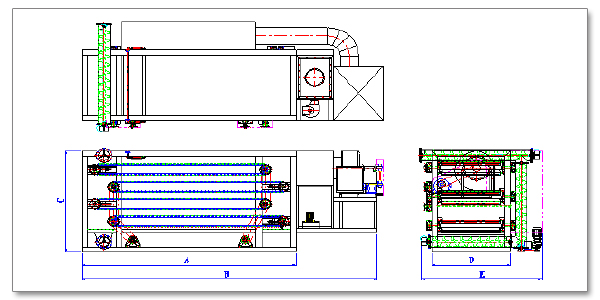

乾燥機示意圖:

乾燥機

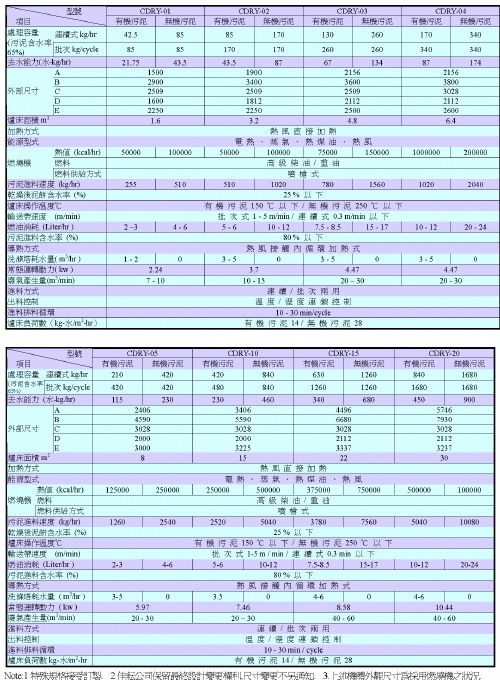

乾燥機規格:

乾燥機

乾燥機規格如有更動恕不通知,可依需求設計。
