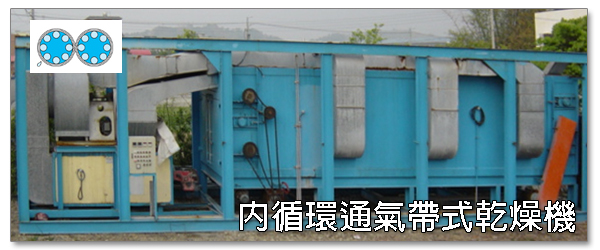

內循環通氣帶式乾燥機

污泥乾燥機

設備特性:

(1)機體保溫層厚度15cm以上,耐溫600℃以上。

(2)機體以結構鋼銲製成,內部輸送盤採模組化設計,

    且安裝維修更為方便。

(3)機體開設維修工作門,維修作業空間寬敞。

(4)爐床面積大,熱容量係數高,

    且具有極大的處理量,佔地空間小之優點。

(5)污泥顆粒均勻切碎並均佈於輸送帶上,

    於烘乾爐內循環移動翻攪與熱風全面性接觸,

    爐內溫度均一,污泥乾燥速度快,泥餅最終含水率低。

(6)卸料爐床負壓吸吮粉塵進入廢氣處理系統,且無異味產生。

(7)泥餅行進方向與乾燥熱風吹拂方向交叉,有最大烘乾效果。

產品優點:

(1)泥餅可連續及批次式進料,且無積料狀況發生。

(2)熱能型式多樣化,電熱蒸氣、熱煤油、廢熱氣、

    熱風均適用,可依據業主現況選擇最佳之能量來源。

(3)烘乾機排泥卸料,採負壓操作粉塵能完全收集處理

    無二次污染狀況發生。

(4)適用範圍廣,有機黏性污泥/揮發性污泥/無機污泥均適用。

(5)模組化設計與空氣污染防治設備,

    及前置處理脫水單元組合性良好且有最佳之處理效果。

(6)全自動操作,具備污泥乾燥感測裝置,

    乾燥完成自行排料,操作簡便、安全、可靠。

(7)爐溫多段監控,可定溫烘乾及過熱防止,安全性高。

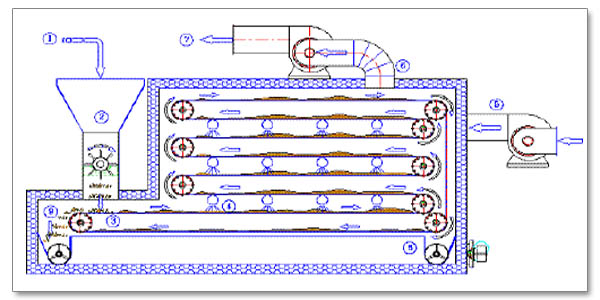

污泥乾燥機示意圖:

污泥乾燥機

原理簡述:

(01) 泥餅進料:泥餅以連續方式進入貯泥斗,貯泥斗提供進泥作業之緩衝空間,如果泥料速率大於烘乾機之烘乾速率,則貯泥斗將充當緩衝區使用,進料多餘之泥餅堆於其內,俟進泥作業停止,其內之泥餅再漸漸流入烘乾機,藉以平衡進料和處理之速度差以避免積料發生。
(02) 泥餅破碎:貯料斗內之泥餅以高速轉動之切削葉片,破解成小顆粒以加大熱風與污泥顆粒之接觸面積,而提昇烘乾機之去水速率。
(03) 泥餅均佈:碎解之泥餅被均勻分布於輸送帶上,於輸送帶上其厚度均一,並定期翻攪以使熱風吹拂乾燥。
(04) 熱風吹拂乾燥:輸送帶上之污泥餅層以均佈之熱風全面性吹乾,而熱風吹向污泥顆粒之時,輸送帶仍然以定速移動以使污泥顆料能被完全吹拂而無死角之狀況。
(05) 熱風產生:以燃燒機燃油產生熱風再以循環風車導引進入烘乾機,並均勻分布於輸送帶的各處,而使爐溫均一。
(06) 廢氣排除:烘乾之熱蒸氣以排氣風機抽出烘乾爐,而降低烘乾爐內之濕度以利於污泥受熱蒸發乾燥。
(07) 廢氣排除處理:廢氣如果因溫度過高或含有揮發性物質,則必須先收集再加以處理至符合空氣污染防治標準方可排放。
(08) 積泥清除:烘乾機底端堆積之殘屑,定期以輸送機械抽出送往排料口,因而避免烘乾爐堆積過多之泥餅,因而影響設備運轉之妥善率。
(09) 乾燥污泥之排料:輸送帶上已完全乾燥之泥餅,以刮板導引導入出料螺旋機,將乾燥泥餅排出乾燥機的爐體,而出料之同時爐內呈現負壓狀態,將出料之粉塵藉氣風機之吸吮而被吸往洗滌塔或濾帶集塵機處理粉塵,而免除出料時粉塵瀰漫之狀況發生。

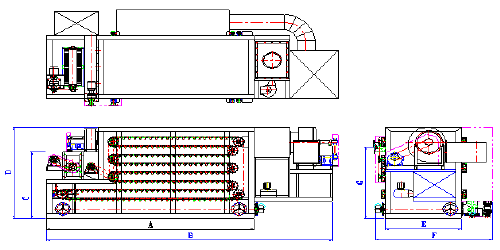

乾燥機示意圖:

乾燥機

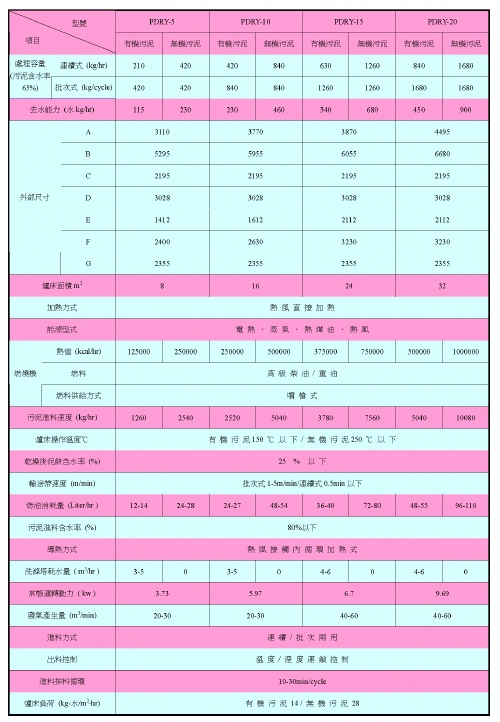

乾燥機規格:

乾燥機

乾燥機規格如有更動恕不通知,可依需求設計。
